ПП-270-138-545/545 ГМ: особенности конструкции


19.01.09 16:39
ПП-270-138-545/545 ГМ: особенности конструкции ООО «ТАК-Энерго» (www.tak-energo.ru) предлагает модернизированный паровой котел ПП-270-138-545/545 ГМ (модель ПК-38-Р) для работы в составе ПГУ в качестве низконапорного парогенератора по схеме дожигания.

Котел предназначен для выработки перегретого пара с рабочим давлением 140 кгс/см² (13,8 Мпа) и температурой 545 С (рис. 1). Имеет промежуточный пароперегреватель, газовые подогреватели воды высокого и низкого давления и работает в составе дубль-блока ПГУ-215.


Схема парового прямоточного котла

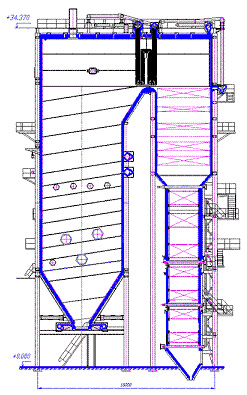

Рис. 1. Схема парового прямоточного котла ПП-270-138-545/545 ГМ.

Котел может работать как в ПГУ, так и в составе блока ПСУ.

Котел прямоточный, газомазутный, выполненный по П-образной компоновке, установлен на собственном каркасе. На одну паровую турбину работает два одинаковых котла.

Топочная камера – открытая, призматическая, прямоугольного сечения. При реконструкции котла в газомазутный сохранена «холодная» воронка. Над холодной воронкой на боковых стенах установлено 6 газомазутных горелок треугольником вниз (по 3 горелки на стене). Для снижения генерации окислов азота топка оснащена схемой ступенчатого сжигания, для чего над горелками установлены сопла критического дутья.

Топка и поворотный газоход экранированы трубами НРЧ, СРЧ и ВРЧ, имеют навивку Рамзина, обшиты металлом по каркасу.

На выходе из топки в поворотном газоходе установлен ширмовый пароперегреватель, в опускном газоходе последовательно установлены:
  • конвективный пароперегреватель низкого давления второй ступени (КПП НД-2);
  • конвективный пароперегреватель высокого давления (КПП ВД);
  • конвективный пароперегреватель низкого давления первой ступени (КПП НД-1);
  • водяной экономайзер;
  • газовый подогреватель воды высокого давления (ГВП ВД), включенный параллельно регенерации высокого давления турбины;
  • газовый подогреватель воды низкого давления (ГВП НД), включенный параллельно регенерации низкого давления паровой турбины.
Регулирование температуры пара промперегрева осуществляется байпасированием КПП НД-1, а при работе в составе ПСУ дополнительно рециркуляцией дымовых газов, отбираемых после водяного экономайзера.

Тракт высокого давления имеет один регулируемый поток по расходу воды и температуры пара и узел растопочного центробежного сепаратора, оснащенного дроссельно-регулирующей арматурой.

Тракт низкого давления – однопоточный. При работе в составе ПГУ котел дожигает выхлопные газы газовой турбины мощностью 25 МВт с небольшим добавлением воздуха, для чего газомазутный тракт оборудован смесителем.

При работе в системе ПСУ воздух на горение подается дутьевыми вентиляторами, при этом осуществляется его подогрев при сжигании мазута до 180 С.

Котел снабжен необходимой арматурой, контрольно-измерительными приборами, средствами защиты, а так же АСУ ТП.

ООО «ТАК-Энерго»,
248030, г. Калуга, Плеханова, д. 31, оф. 4,
Тел.: (4842) 74-81-81,
Факс: (4842) 74-81-81,
www.tak-energo.ru.

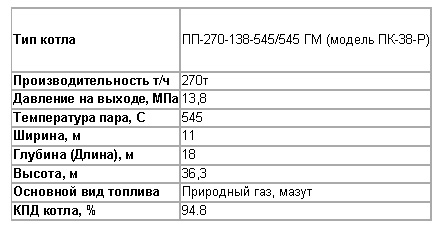

Таблица. 1. Основные характеристики котла ПП-270-138-545/545 ГМ.
