Станции управления погружным электродвигателем компании «Борец»


05.02.09 12:26
Станции управления погружным электродвигателем компании «Борец» Станция Управления (СУ) предназначена для управления, защиты и контроля параметров УЭЦН и позволяет оперативно получать сведения о работе погружного оборудования, поддерживать запланированный режим эксплуатации скважин и предотвращать аварии.

Все выпускаемые предприятием модели станций управления разработаны в собственном конструкторском бюро и постоянно модернизируются в соответствии с эксплуатационными и сервисными потребностями.

Компания «Борец» предлагает СУ следующих типов: прямого пуска, плавного пуска, СУ с частотным регулированием и СУ вентильных приводов (Таблица 1.).

Таблица 1. Номенклатура СУ компании «Борец».

Станции управления асинхронными двигателями

Станции управления вентильными

приводами

с прямым пуском

с плавным пуском

с частотным регулированием

Борец - 11М1

Борец -05П

Борец -04

Борец - ВД40

Борец - 01УМВ

Борец -07П

Борец -04М

Борец - ВД80

Борец -12


Борец -06

Борец - ВД250

Борец -05




Борец -07






Станции управления с прямым пуском и плавным пуском


СУ с прямым пуском предназначена для включения (отключения), контроля параметров работы погружного асинхронного электродвигателя (ПЭД) и его защиты от аварийных режимов.

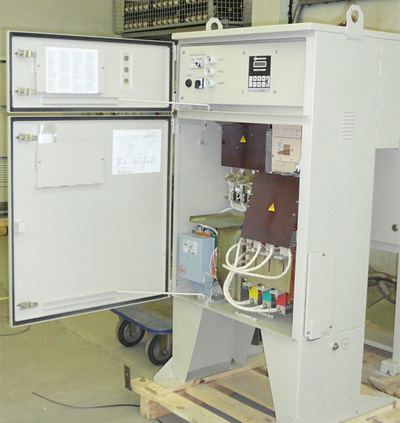

СУ Борец-01УМВ.
Рис. 1. СУ «Борец»-01УМВ.

СУ с плавным пуском в дополнении к функциям, выполняемым СУ с прямым пуском, обеспечивает плавный разгон и торможение ПЭД.

Эти типы станций оснащены большим набором функций управления и защиты, выполнены на современной элементной базе и имеют удобную компоновку. Станции управления оборудованы жидкокристаллическими дисплеями и энергонезависимой памятью. Двухстрочный дисплей выводит информацию о работе двигателя в виде сообщений, состоящих из полных названий на русском (или английском) языке, что существенно повышает наглядность представления информации и простоту ее восприятия. Объем памяти станции 2 Мб позволяет в реальном времени записывать 32768 событий, фиксировать все изменения «уставок» (параметров работы погружного оборудования) с регистрацией даты и времени изменений, новых и предыдущих значений.

Благодаря энергонезависимой памяти, информация о параметрах работы СУ сохраняется в случае отключения питания на промысле. Для дальнейшей обработки данные могут быть считаны на переносной компьютер, блок считывания и ввода параметров или переданы в систему АСУ по стандартному интерфейсу RS-485 или радиоканалу.

Контроллер имеет 4 степени защиты от несанкционированного доступа к изменению «уставок».

СУ оснащены контроллерами нового поколения «Каскад 2-200» с необходимыми источниками питания, измерительными и входными цепями, а также силовыми элементами. Использование малогабаритных узлов позволило разместить СУ в просторных, удобных в обслуживании шкафах с высокой степенью ремонтопригодности в полевых условиях. Кроме того, простота силовой части позволила создать малогабаритный вариант СУ «Борец-12».

Станции управления с частотным регулированием


СУ с частотным регулированием обеспечивают регулирование оборотов электродвигателя в широком диапазоне от 3 до 75 Гц. Управление станциями осуществляется с помощью контроллера «Квант-1» (рис. 2.).

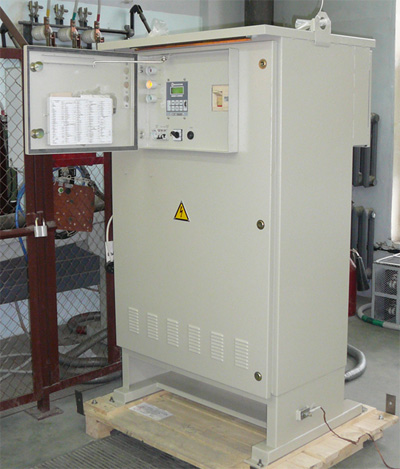

СУ Борец-06
Рис. 2. СУ «Борец»-06.

СУ с частотным регулированием по сравнению с другими сериями станций управления выполняет следующие функции:

  • плавный разгон и торможение двигателя;
  • автоматическое удаление газовых пробок в насосной установке;
  • вывод на заданную частоту по программе;
  • режим автоматического поддержания технологических параметров (давления по сигналу погружной телеметрии, загрузки);
  • изменение пускового момента электродвигателя (форсажные пуски);
  • изменение направления вращения электродвигателя (реверс);
  • автоматическая остановка турбинного вращения электродвигателя с последующим разгоном до заданной частоты.
Информация может быть считана с контроллера станции управления:
  • в портативный компьютер через COM-PORT в стандарте RS-232;
  • по интерфейсу RS-485 в систему телеметрии;
  • в переносный блок считывания и ввода параметров типа БСВП-2.

Комплект ЗИП поставляется по согласованию с Заказчиком и может включать:
  • переносной блок считывания и ввода параметров;
  • переносной компьютер;
  • систему погружной телеметрии производства ООО «Борец» или другого производителя.

Станции управления вентильным приводом


Станции управления вентильным приводом предназначены для обеспечения эффективной эксплуатации погружной насосной установки за счет регулирования частоты вращения вентильных электродвигателей (рис. 3).

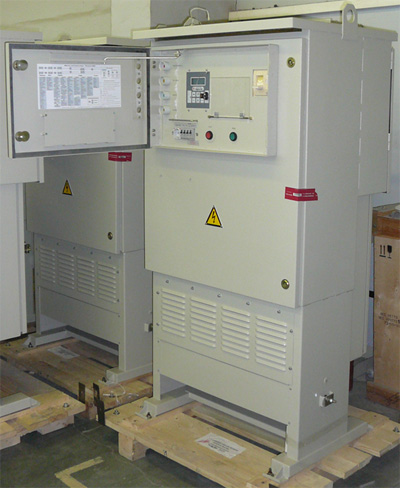

СУ Борец-ВД40(80)
Рис. 3. СУ «Борец»-ВД40(80).

Кроме функций управления и защиты станции управления СУ вентильным приводом обеспечивают:

  • плавный разгон и торможение двигателя;
  • возможность оптимизации режима работы скважины по сигналам погружной телеметрии и без нее по специальной программе;
  • автоматическое удаление газовых пробок в насосной установке;
  • работу в скважинах с нестабильной подачей;
  • эксплуатацию скважин при работе погружной установки в периодическом режиме с высоким ресурсом электрооборудования;
  • освоение скважин без остановки УЭЦН для охлаждения двигателя.

ООО ПК «Борец»,
г. Москва, ул. Молдавская, 5,
тел.:   (495) 660-21-90,
факс: (495) 660-21-91,
e-mail: ooo@borets.ru,
www.borets.ru.
