07:00, 18 Мая 20
Нефтегазовая Россия

Энергокомплекс Харасавэйского месторождения на Ямале оснащается установкой подготовки топливного газа «ЭНЕРГАЗ»

УПТГ – это многофункциональный комплекс из двух модулей, действующих по каскадной схеме. Поэтапный ввод установки в эксплуатацию осуществит компания «СервисЭНЕРГАЗ» (входит в Группу ЭНЕРГАЗ).

В рамках проекта обустройства Харасавэйского месторождения ПАО «Газпром» здесь создается энергоцентр для электроснабжения объектов строительства. Эксплуатирующая компания и собственник энергоцентра – ООО «Аллокейшен Хаб».

В качестве основного источника электроснабжения применены 6 газопоршневых электростанций (ГПЭС) MWM 2020 V20 мощностью 2 МВт каждая и 2 ГПЭС MWM 2020 V12 мощностью по 1,2 МВт. Основным потребителем электроэнергии будет вахтовый жилой городок на 5 000 человек.

В составе генерирующего объекта также будут функционировать 4 передвижные автоматизированные газотурбинные электростанции ПАЭС-2500 номинальной мощностью 2,5 МВт каждая. ПАЭС предназначены для снабжения электричеством гидронамывных установок.

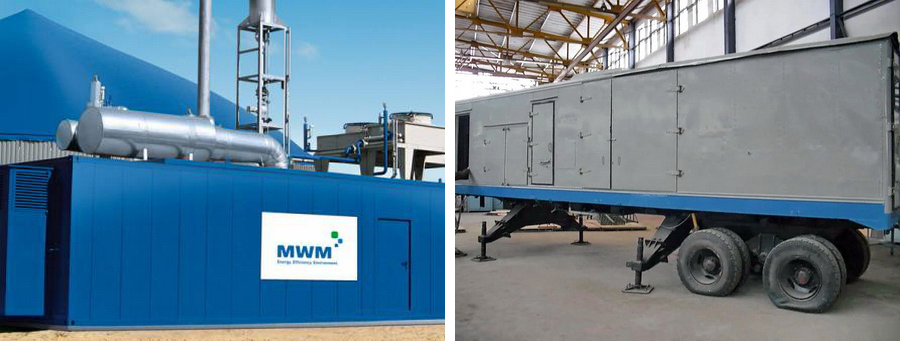

Газопоршневая электростанция (слева) и передвижной газотурбинный энергоблок

Топливо для энергоцентра – природный газ, добываемый на месторождении. Его проектные параметры по чистоте, температуре, давлению и расходу обеспечит установка подготовки топливного газа (УПТГ) «ЭНЕРГАЗ». Максимальная производительность установки – 8 000 м3/ч, в том числе: расход газа на газопоршневые агрегаты – 5 000 м3/ч, на турбины ПАЭС – 3 000 м³/ч.

УПТГ – это многофункциональный комплекс из двух модулей, действующих по каскадной схеме. Модуль подготовки топливного газа (МПТГ) №1 выполнен на открытой раме и предназначен для предварительной сепарации, фильтрации и снижения давления поступающего газа. В состав МПТГ-1 входит следующее технологическое оборудование:

- сепаратор-пробкоуловитель объемом 1 м³;

- двухступенчатый фильтр-коалесцер, степень очистки – 99,9% для частиц размером свыше 5 мкм;

- узел сбора и хранения газового конденсата с подземным резервуаром объемом 10 м³;

- система редуцирования (давление газа на входе – 12,7 МПа, на выходе – 5,45 МПа).

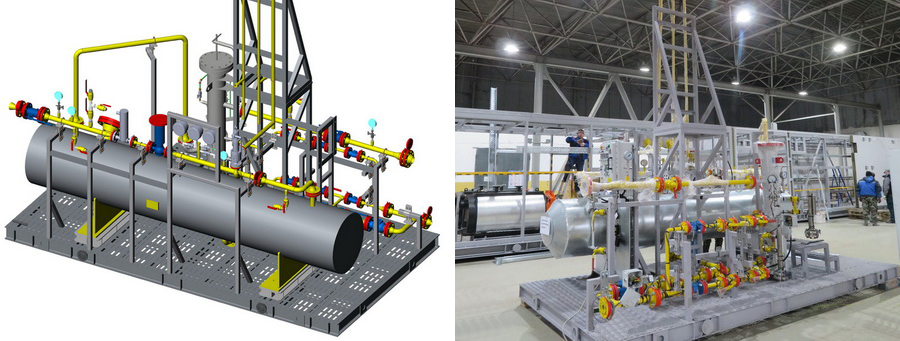

Модуль подготовки топливного газа №1

После первого этапа подготовки топливный газ направляется в модуль №2, где происходит его доочистка, измерение расхода, подогрев и дополнительное редуцирование. МПТГ-2 представляет собой блок-бокс, разделенный на несколько отсеков, в которых размещается оборудование различного назначения:

- система фильтрации с коалесцирующими элементами, степень очистки составляет 100% для жидкой фракции и 99,9% для твердых частиц крупнее 3 мкм;

- узел дренажа конденсата с резервуаром объемом 5 м³;

- блок коммерческого учета газа, состоящий из измерительной и контрольной линий с ультразвуковыми расходомерами;

- узел подогрева газа мощностью 500 кВт на базе кожухотрубного теплообменника;

- четырехлинейная система редуцирования (давление газа на входе – 5,45 МПа, на выходе – 0,45 МПа для ГПЭС и 1,25 МПа для ПАЭС);

- выходной узел контроля с манометром, термометром, датчиками давления и температуры;

- блочно-модульная котельная для подготовки теплоносителя, включающая два котлоагрегата общей тепловой мощностью 0,6 МВт.

МПТГ-2 оснащен необходимыми инженерными системами, включая системы жизнеобеспечения (обогрев, вентиляция, освещение) и безопасности (пожарообнаружение, газодетекция, сигнализация, пожаротушение).

Модуль подготовки топливного газа №2

Установка подготовки топливного газа полностью автоматизирована. Система автоматизированного управления осуществляет подготовку к пуску, пуск, останов и поддержание оптимального режима работы; контролирует технологические параметры; обеспечивает автоматические защиты и сигнализацию; обрабатывает параметры рабочего процесса и аварийных событий с выдачей информации по стандартному протоколу обмена.

Локальная САУ выполнена на базе современной микропроцессорной техники с использованием программного обеспечения и коммутационного оборудования последнего поколения, размещается в специальном отсеке модуля №2, отделенном от технологической части газонепроницаемой огнестойкой перегородкой.

Система управления будет интегрирована с верхним уровнем АСУ ТП энергокомплекса и обеспечит дистанционное управление УПТГ, контроль загазованности в помещениях, вывод информации о состоянии всех элементов и узлов на панель оператора.

УПТГ поставляется с высокой степенью заводской готовности (коэффициент готовности 0,98+), что значительно сокращает срок проведения строительно-монтажных и наладочных работ. Коэффициент технического использования составляет 0,92+, надежности пусков 0,95+. Назначенный ресурс (срок службы) – 20 лет.

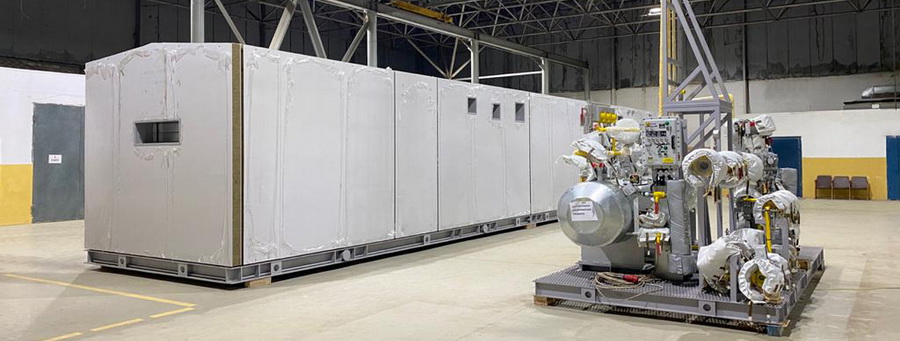

Оборудование УПТГ перед отгрузкой

После успешного завершения предварительного цехового тестирования, оборудование доставлено на эксплуатационную площадку. Весь цикл предпусковых мероприятий (шефмонтаж, наладка, собственные и интегрированные испытания, обучение персонала) выполнят специалисты компании «СервисЭНЕРГАЗ», входящей в Группу ЭНЕРГАЗ.

СПРАВКА:

Харасавэйское газоконденсатное месторождение расположено в Ямало-Ненецком автономном округе, преимущественно на суше полуострова Ямал и частично – в акватории Карского моря. По размеру запасов газа (2 трлн кубометров) относится к категории уникальных.

В марте 2019 года «Газпром» начал здесь полномасштабное освоение сеноман-аптских залежей. Начало добычи запланировано на 2023 год. В дальнейшем предполагается освоение более глубоких неоком-юрских залежей. Обустройство месторождения ведет АО «Газстройпром» – единый подрядчик предприятий Группы «Газпром».

Харасавэйское газоконденсатное месторождение (фото ПАО «Газпром»)
