На этих объектах ВКС составляют основу системы утилизации ПНГ низких ступеней сепарации. Технологические установки осуществляют компримирование низконапорного (0,001 МПа) попутного газа, сжатый ПНГ закачивается в газотранспортную систему под давлением 0,7 МПа.



По результатам инспекции составлены дефектные ведомости, подготовлены рекомендации по замене неисправных и выработавших свой ресурс узлов и элементов, составлен план проведения локальных восстановительных работ и капитального ремонта станций.



Вакуумные КС выполнены на базе винтовых маслозаполненных компрессоров. Номинальная производительность агрегатов составляет от 1 500 до 4 000 м3/ч, расход газа контролируется специальной двухуровневой системой регулирования. ВКС работают в автоматическом режиме, локальные САУ интегрированы с верхним уровнем АСУ ТП.



Две ВКС на ДНС-3 Вынгапуровского месторождения



Существует несколько основных факторов, осложняющих процесс компримирования низконапорного ПНГ: необходимость доочистки попутного газа; риск образования конденсата внутри системы; негативное влияние крайне низкого давления, близкого к вакууму; изменение характеристик исходного газа; тяжелые условия эксплуатации. Поэтому данная технологическая задача решается по специальным проектам – на основе комплекса согласованных инженерных решений.



В частности, доочистку газа на входе в каждый компрессор осуществляет высокоэффективный двухступенчатый фильтр-скруббер (с системой автоматического дренажа), встроенный в блок-модуль технологической установки.



На этапе проектирования были проведены детальный анализ компонентного состава газа и расчеты в специализированном программном обеспечении, создающем теоретическую модель поведения газа при определенных условиях (температуре и давлении). Это дало возможность определить оптимальные параметры рабочих температур масла и газа, которые позволяют вести рабочие процессы в газовом контуре ВКС вне зоны кондесатообразования.

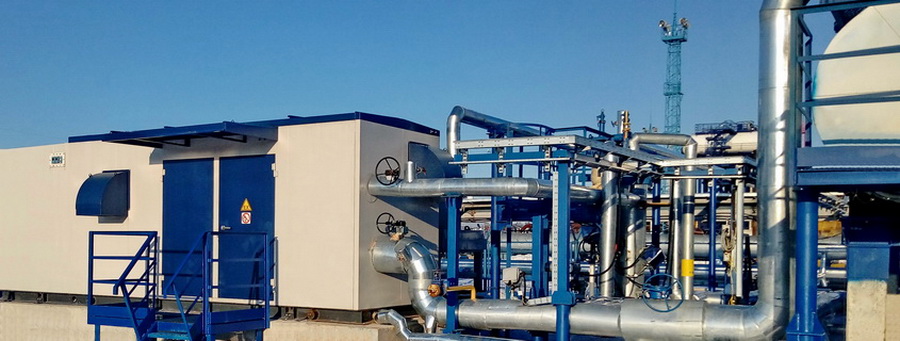

Вакуумная компрессорная станция на ДНС-1 Вынгапуровского месторождения



В маслосистеме установок используется специальное более вязкое масло, имеющее повышенную устойчивость к насыщению тяжелыми углеводородами. Линия всаса оснащена модернизированными быстродействующими клапанами с электромеханическими приводами и пружинными отсекателями, что позволяет отсекать газовый контур компрессорной станции от входного газопровода.



ВКС спроектированы с учетом экстремальных условий эксплуатации (минимальная температура воздуха – минус 59°C, средняя температура наиболее холодной пятидневки – минус 50,5°С). При производстве использованы специальные сплавы и антикоррозийные материалы. Выполнено резервирование некоторых элементов и узлов оборудования.



Вакуумные КС размещаются в собственных всепогодных укрытиях, оснащены всеми необходимыми системами жизнеобеспечения (обогрев, вентиляция, освещение) и безопасности (пожарообнаружение, газодетекция, сигнализация, пожаротушение).



Технологическая установка на ДНС-2



СПРАВКА. Вынгапуровское нефтегазоконденсатное месторождение расположено в Пуровском районе Ямало-Ненецкого автономного округа. Открыто в 1968 году и находится в промышленной разработке с 1982 года. Отличается хорошо развитой инфраструктурой. Является одним из крупнейших промыслов АО «Газпромнефть-Ноябрьскнефтегаз» и наряду со Спорышевским, Холмогорским и Чатылькинским месторождениями обеспечивает основной объем добычи компании.



«Газпромнефть-ННГ» осуществляет деятельность по добыче нефти и газа в Ямало-Ненецком и Ханты-Мансийском АО. С учетом филиала «Газпромнефть-Муравленко» предприятие разрабатывает более 30 месторождений. Основная часть промыслов находится на Ямале, территориально относясь к Пуровскому, Красноселькупскому и Надымскому районам округа.
