Модульная элегазовая подстанция 6 (10), 35, 110 кВ

13.12.2013

Анализ современных тенденций развития рынка среднего и высокого напряжения показывает, что элегаз скоро станет самой популярной технологией, используемой для комплектных распределительных устройств (КРУ). Рассказывает Владислав Грехов, начальник отдела новой техники ЗАО ГК «ЭнТерра».

Среди технических запросов, поступающих в компанию «ЭнТерра», становится все больше заявок на разработку и поставку закрытых распредустройств (ЗРУ) с элегазовой изоляцией. Достаточный опыт проектирования, серийного производства и поставки комплектных трансформаторных подстанций модульных (КТПМ) с традиционным оборудованием на классы напряжения 6(10) и 35 кВ позволил компании «ЭнТерра» разработать комплектную трансформаторную подстанцию модульную с элегазовыми ячейками (КТПМ-Э), которая значительно опередила по своим техническим параметрам подстанции с воздушной изоляцией.

Предпочтение отдано РУ с элегазовой изоляцией, так как они обладают следующими преимуществами:

• компактность (к примеру, РУ 35 кВ можно разместить в габаритах РУ 10 кВ, тем самым сэкономив ресурсы при строительстве, транспортировке, монтаже);

• повышенная надежность, взрыво- и пожаробезопасность (элегаз не горюч и находится в герметичной металлической оболочке);

• экономичность в эксплуатации (минимальные затраты на обслуживание в течение всего срока, простота транспортировки);

• стойкость к воздействию внешней среды, экологичность.

Кроме того, комплектные распределительные устройства с элегазовой изоляцией (КРУЭ) многофункциональны. В одном корпусе совмещены выключатель, разъединители, сборные шины, трансформаторы тока, что существенно уменьшает габариты и повышает надежность распредустройства.

Внедрение подстанций с элегазовой изоляцией в России некоторое время тормозилось из-за высокой стоимости оборудования и строительства, отсутствия квалифицированного технического персонала, сложного монтажа, исключающего сварные работы внутри модуля, и т.д. На сегодня развитие технологий и конкуренция среди производителей снизили стоимость оборудования, и, как показала практика, работать с современным оборудованием оказалось гораздо проще.

Что касается строительства подстанций, то ранее технология предполагала раздельную поставку ячеек и блок-модулей, а затем длительный монтаж и наладку непосредственно на площадке. Заказчик был вынужден решать проблемы транспортировки, хранения и монтажа оборудования. Поэтому компания «ЭнТерра» сделала упор на комплексную поставку подстанций высокой заводской готовности.

В условиях завода-производителя силами квалифицированного инженерно-технического персонала выполняется монтаж элегазовых ячеек и всех систем жизнеобеспечения в блок-модули, их наладка и испытания. После этого оборудование поставляется на объект, где остается только смонтировать соседние модули и наладить электрические связи между ячейками. Конструкция модуля позволяет компенсировать неточности при сооружении фундаментов и ускорить монтаж как ЗРУ, так и подстанции в целом.

Для перевозки различными видами транспорта на дальние расстояния готовые блок-модули защищаются антивандальной упаковкой. Поставка полностью смонтированных, отрегулированных и испытанных на заводе ячеек сокращает сроки монтажа, а также исключает затраты заказчика, связанные с комплектацией, входным контролем, транспортировкой и хранением оборудования.

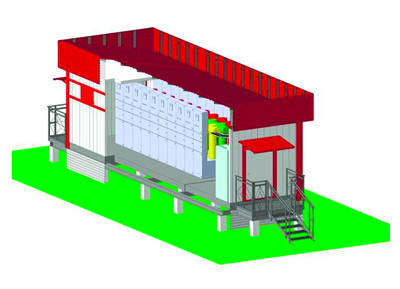

Для элегазовых РУ на 110 кВ в модульном исполнении компания «ЭнТерра» разработала техническую документацию, технологию производства, поставки и монтажа. Вся подстанция может размещаться в одном модуле или состоять из нескольких. Компактная конструкция позволяет доставлять все ячейки одновременно.

В подстанциях реализованы такие возможности, как регулировка положения модулей относительно друг друга на объекте, расширение главной схемы подстанции за счет присоединения дополнительных модулей, подключение воздушными и кабельными вводами. Применение кабельного ввода решает проблемы температурных перепадов, что позволяет использовать ячейки с элегазом в регионах Крайнего Севера.

Особые требования предъявляются к механической прочности модулей с элегазовыми ячейками 110 кВ. Здание представляет собой надежную конструкцию с усиленным монолитным основанием, с негорючим утеплителем стен, поддерживающим температуру в помещении +20ºС при температуре окружающего воздуха от – 60ºС до + 45ºС. Учитывая, что элегаз негорюч, не нужно разделять помещения с элегазовыми ячейками противопожарными перегородками. В каждом здании предусмотрены освещение, автоматическое включение обогревателя или кондиционера, а также вентиляция, системы охранной и пожарной сигнализации.

Данный продукт наиболее востребован на объектах, для которых работы по монтажу и наладке оборудования необходимо максимально полно произвести на предприятии-изготовителе, то есть такие объекты могут находиться, например, в районах плотной городской застройки или на месторождениях нефти и газа, в труднодоступных, болотистых районах Севера, Сибири и Дальнего Востока.

Модульный принцип позволяет компоновать ЗРУ с элегазовыми ячейками по любой электрической схеме, соблюдая все требования ПУЭ и технических регламентов заказчиков (ФСК ЕЭС, Газпрома, Транснефти и др).

Подстанции 6 (10), 35, 110 кВ с элегазовыми ячейками производства ЗАО ПФ «КТП-Урал» (входит в ГК «ЭнТерра») сертифицированы в системе ГОСТ Р для применения на российских электросетевых объектах.
